ZE03电化学模组

电化学模组 ZE03 是高性能的、通用的电化学系列模组,它采用三电极电化学气体传感器和高性能微处理器,搭载不同的气体传感器就可以测量对应的气体。内置温度传感器进行温度补偿,可精确的测量环境中的气体浓度,同时具有数字输出与模拟电压输出,方便用户使用和调试,大大缩短了用户的设计开发周期。 它将电化学传感器和电路完美结合,满足客户对不同气体探测场合的需求。

服务电话 在线订购

主要应用:

广泛适用于便携式、固定式气体探测仪以及各种气体检测的场合和设备。

产品特点:

高灵敏度、分辨率、低功耗、提供 UART、模拟电压信号输出方式、高稳定性、较强的抗干扰能力。


技术指标:


产品型号ZE03
检测气体CO、O2、NH3、H2S、NO2、O3、SO2
CL2、HF、H2、PH3、HCL 等
探测范围见表2
工作电压DC 5.0V±0.1V
工作电流< 10 mA
输出数据UART 输出(TTL 电平,3 V)
模拟电压
使用环境温度:-20 ~ 50℃
湿度:15% ~ 90%RH 无凝结
存储环境温度:-20 ~ 50℃
湿度:15% ~ 90%RH
预期寿命2年(正常空气中)
外观尺寸ø23.3mm*31.2mm(外形直径*外形高度)
重量O2 模组:<25g;其他模组: <15g



序号气体代码气体类型探测范围分辨率VO 电压输出范围响应时间(T90)
10x02NH3(0- 100)ppm1ppm(0.6-3) V≤150S
20x03H2S(0- 100)ppm1ppm(0.6-3) V≤30S
30x04CO(0- 1000)ppm1ppm(0.6-3) V≤30S
40x05O2(0-25) %VOL0.1 %VOL( 1.5-0) V≤15S
50x06H2(0- 1000)ppm1ppm(0.6-3) V≤120S
60x08C2H4(0- 100)ppm0. 1ppm(0.6-3) V≤120S
70x17HCHO(0-50)ppm0. 1ppm(0.6-3) V≤120S
80x2AO3(0- 10) ppm0. 1ppm(2-0) V≤120S
90x2BSO2(0-20) ppm0. 1ppm(0.6-3) V≤30S
100x2CNO2(0-20) ppm0. 1ppm(2-0) V≤30S
110x2EHCL(0- 10)ppm0. 1ppm(2-0) V≤60S
120x2FHCN(0- 100)ppm0. 1ppm(0.6-3) V≤120S
130x31CL2(0-20) ppm0. 1ppm(2-0) V≤60S
140x33HF(0- 10)ppm0. 1ppm(2-0) V≤60S
150x34ETO/VOC(0- 100)ppm0. 1ppm(0.6-3) V≤120S
160x45PH3(0- 1000)ppm0. 1ppm(0.6-3) V≤30S
170x46DG01  (异味)(0-50) ppm0.01ppm(0.6-3) V≤120S

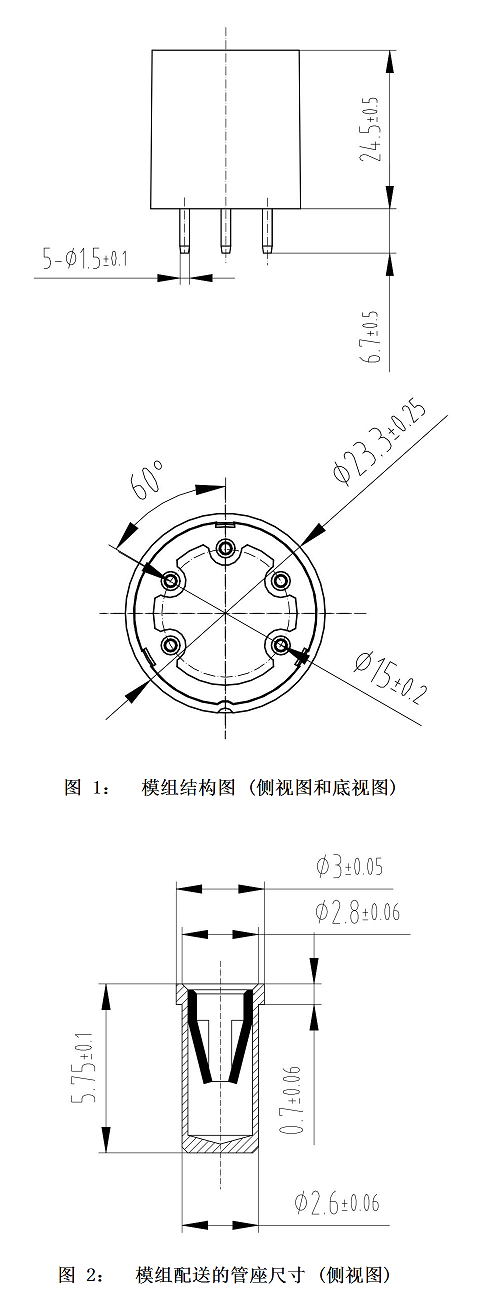

产品尺寸:
